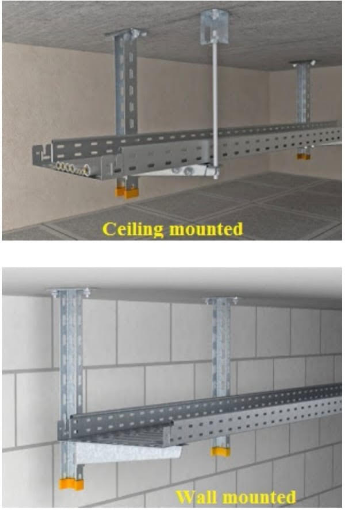

طرق تثبيت حوامل الكابلات
التعليق فى السقف Ceiling mounted
التثبيت على الأرض Floor mounted
التثبيت على الحائط أفقيا Wall mounted
التثبيت على الحائط رأسيا 00000 Ceiling mounted Wall mounte
خامات تصنيع حوامل الكابلات
Electrogalvanized steel cable (1
trays Pre-galvanized steel cable trays (2
Hot dip galvanized steel cable trays (3
Aluminium cable tray (4

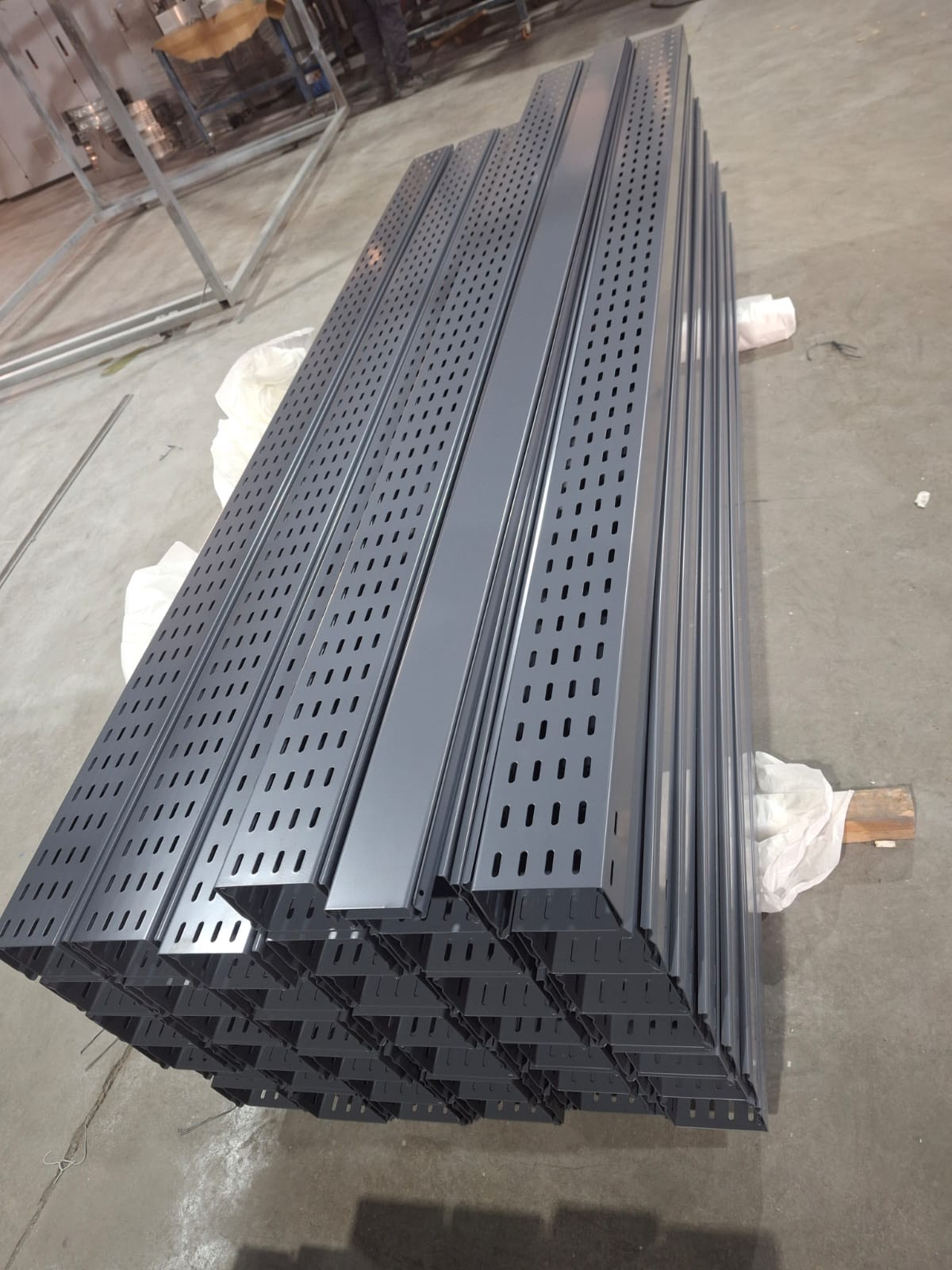

stainless steel cable tray (5 إليكتروستاتيكي .
fiberglass cable tray (6
أنواع وابعاد جوانب حامل الكابلات
Types of side heights
Straight Return Flange
Inside Return Flange
Outside C-Type Inside
C-Type Outside Return Flange Straight Return Flange Inside Outside
C-Type Inside
C-Type Outside

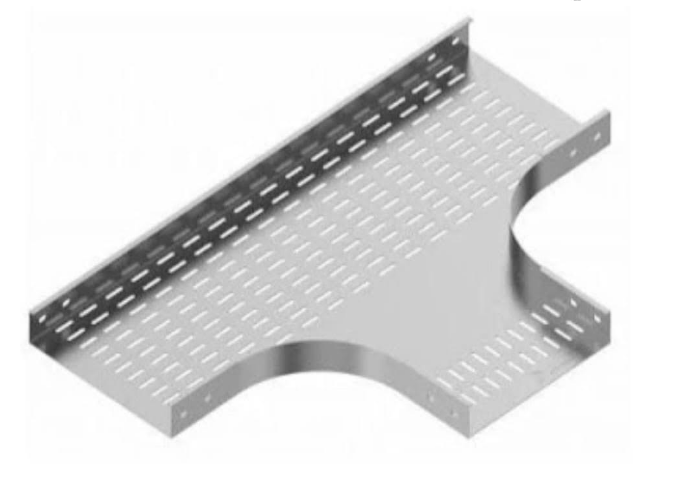

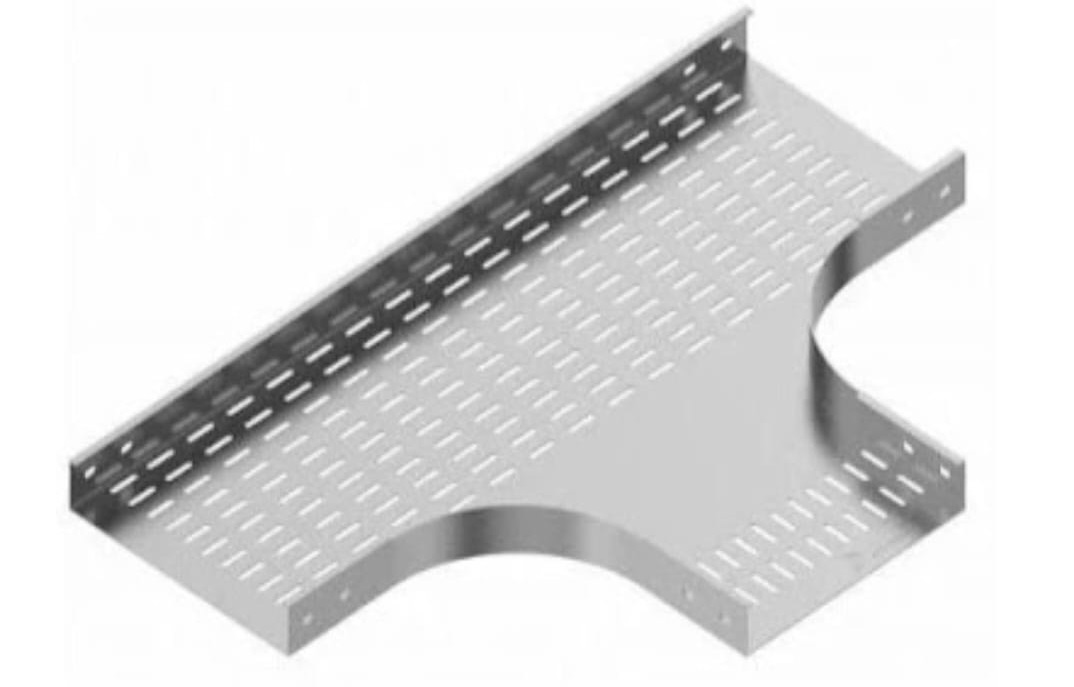

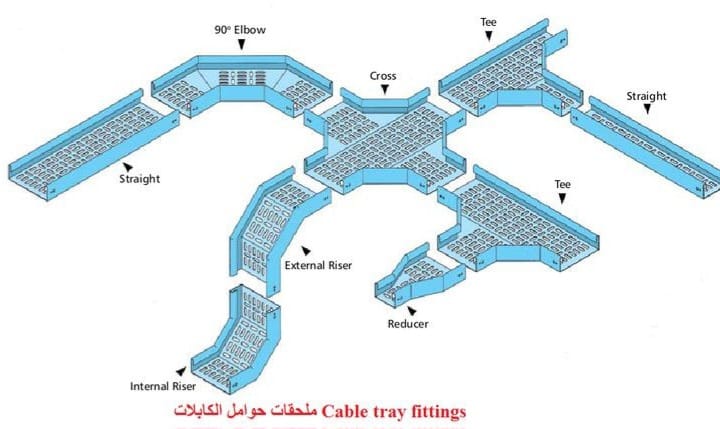

Tee Connection
يستخدم لجمع ثلاث حوامل كابلات في ثلاث إتجاهات بين كل حامل وآخر زاوية 90 درجة في نفس المستوي الأفقي

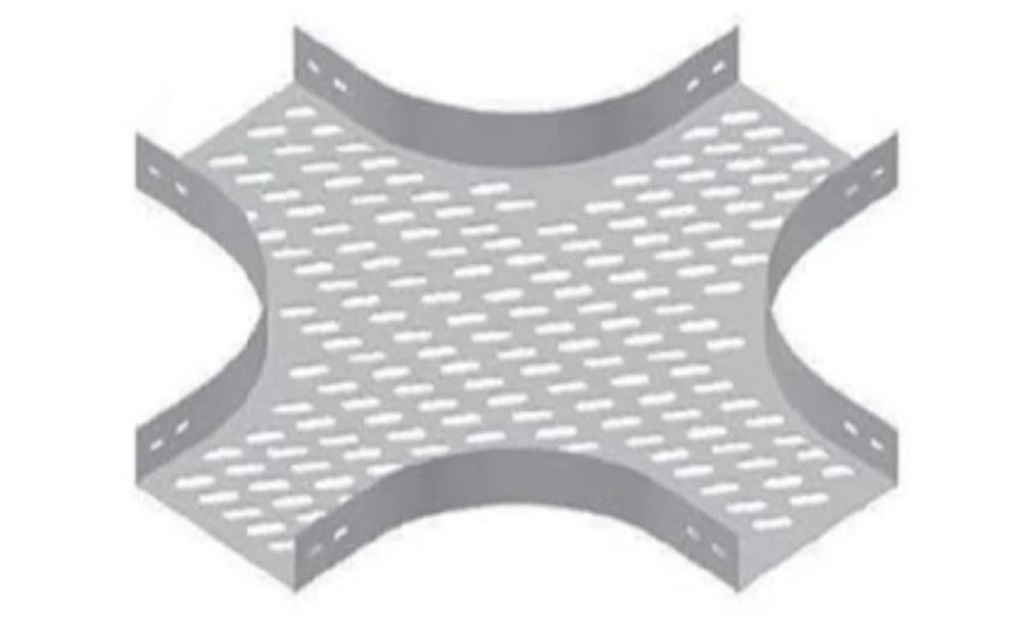

Cross connection
يستخدم لجمع أربعة حوامل كابلات في الأربع الإتجاهات بين كل حامل وآخر زاوية 90 درجة في نفس المستوي الأفقي

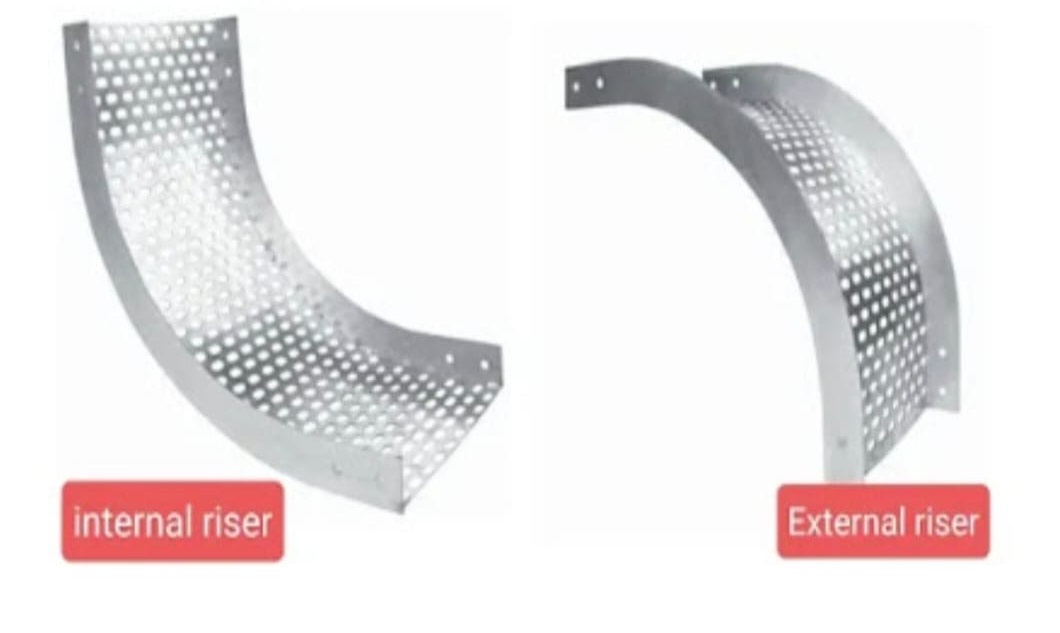

صواعد (Riser Bend)
يوجد منه نوعين : Internal Riser : ويستخدم لتغيير إتجاه حامل الكابلات من المستوي الأدني إلي المستوي الأعلي . External Riser ويستخدم لتغيير إتجاه حامل الكابلات من المستوي الأعلي إلي المستوي الأدني . internal riser External riser)

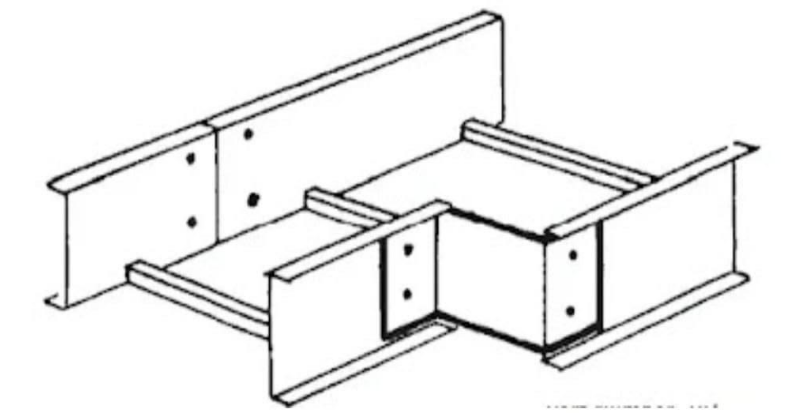

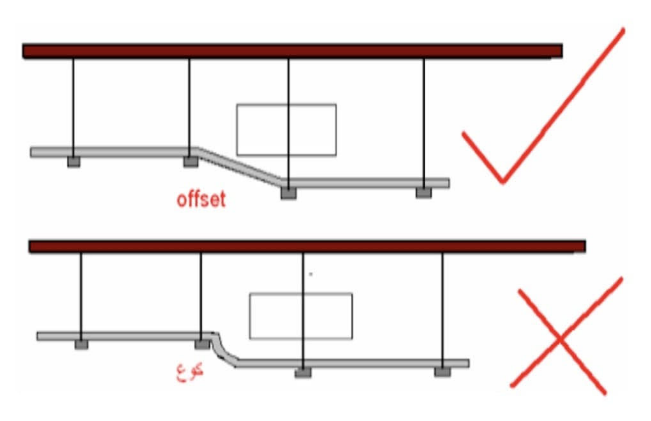

offset reducing connector
تستخدم للجمع بين حاملين كابلات مختلفي العرض width
المستويات
حجم حامل الكابلات

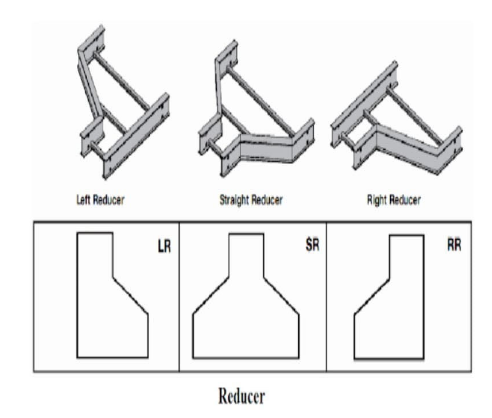

عند اختلاف حجم حامل الكابلات عن نقطة معينة بسبب نزول كابل أو كابلات على لوحة نضع Reducer لتغيير حجم حامل الكابلات ( مثلا من 600 مم الى 300 مم ) وله ثلاث أنواع وهم : Left Reducer Straight Reducer Right Reducer LR SR RR Reducer – يفضل وضع نوع الـ Reducer طبقا لإتجاه نقصان الكابل أو الكابلات (Left of Right) وإذا كان النقصان من الجهتين نستخدم نوع straight
سمك حامل الكابلات THICKNESS
يتم إختيار سمك حامل الكابلات بناءا علي أوزان الكابلات التي سيتم وضعها علي الحامل بالإضافة إلي وزن الحامل نفسه وتتوافر حاملات الكابلات بسمك قياسي كالتالي :- 1,1.25,1.5,2 مم ويعبر عن سمك حوامل الكابلات بطريقة اخري حسب سمك الحامل كالتالي Light duty – medium duty – heavy duty – very heavy duty
1) كوع (Elbow / Bend) ويوجد منه نوعين :
(45) Horizontal elbow : يستخدم لتغيير إتجاه حامل الكابلات بزاوية 45 درجة
(90) Horizontal elbow : يستخدم لتغيير إتجاه حامل الكابلات بزاوية 90 درجة
Vertical elbow : يستخدم لتغيير إتجاه حامل الكابلات إلي مستوي أفقي إلي مستوى أفقي آخر وينقسم إلي نوعين :
inside vertical elbow : يستخدم لتغيير إتجاه حامل الكابلات من مستوي أفقي إلي مستوي أفقي آخر في الإتجاه الأعلي
outside vertical elbow : يستخدم لتغيير إتجاه حامل الكابلات من مستوي

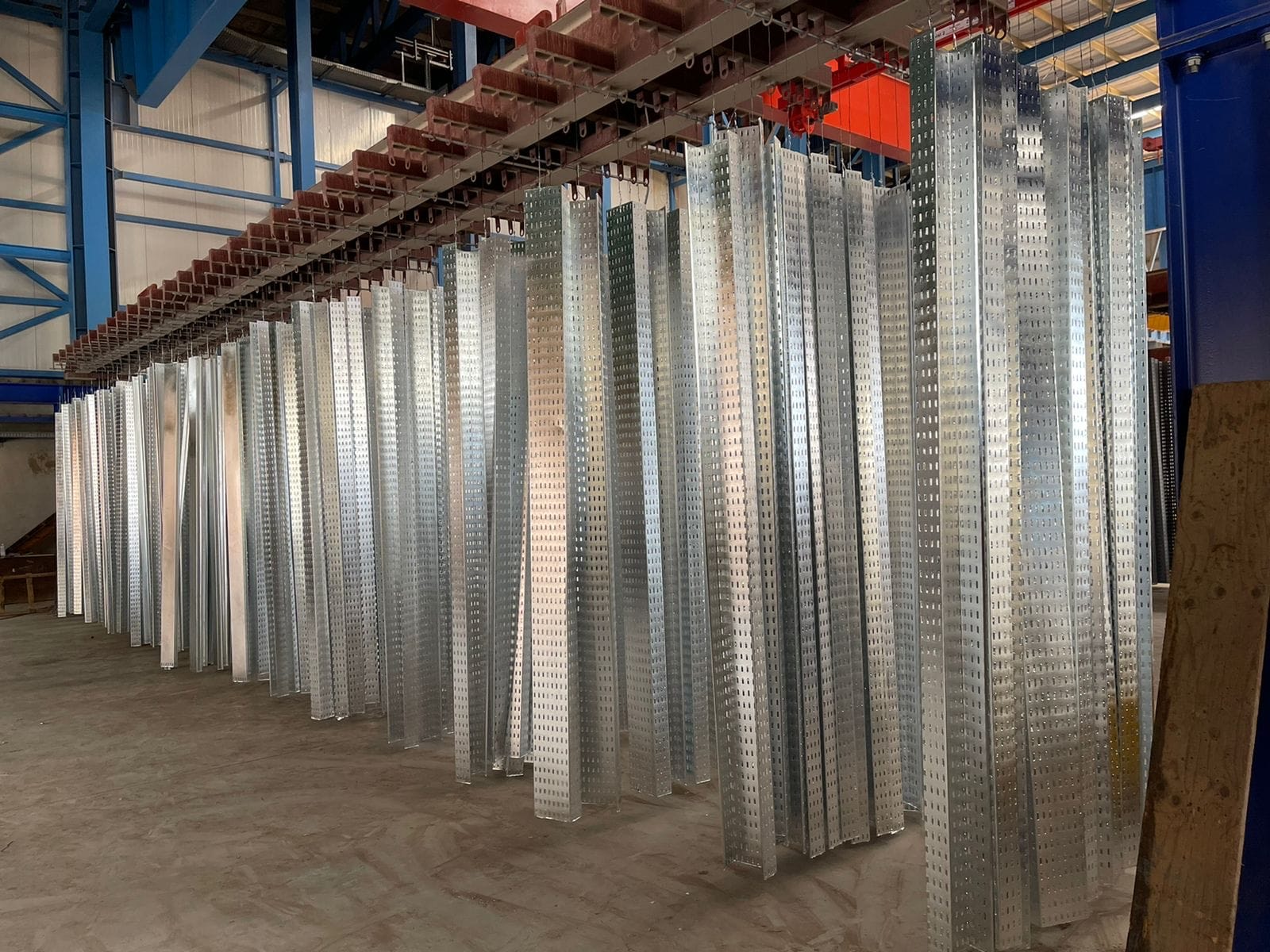

indoor صاج مجلفن ساخن بعد التصنيع Hot dip galvanized steel حيث يتم فى هذه الحالة غمر ألواح حامل الكابلات بعد تصنيعها أو تشكيلها فى حمام من الزنك المنصهر a bath of molten zink وتكون طبقة الجلفنة الناتجة أكثر سمكا من تلك الناتجة من الحالة السابقة وطريقة التصنيع هذه مناسبة للاستخدامات الخارجية Outdoor
Electrogalvanized steel cable tray يتم في هذا النوع ترسيب طبقة من الزنك علي أسطح حامل الكابلات من خلال التحليل الكهربي في حمام من أملاح الزنك ويكون الحمام عبارة عن أحماض أو قواعد الزنك والأنود هو الزنك والكاثود هي قطع حوامل الكابلات المراد دهانها وبعد إنتهاء عملية الدهان يتم دهان حوامل الكابلات الناتجه بطبقة من الكروم لزيادة قدرتها علي الحماية

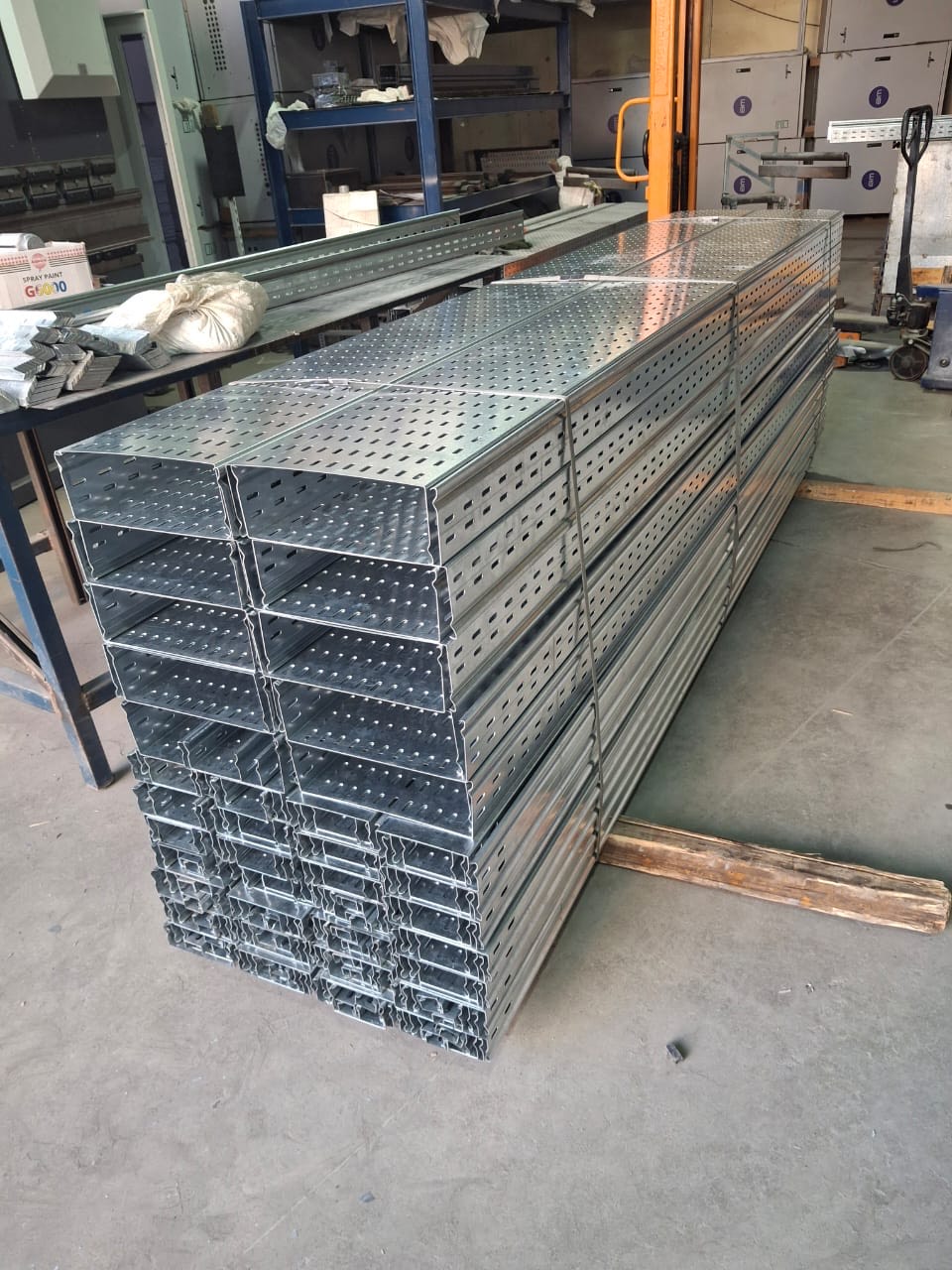

صاج مجلفن قبل التصنيع Pre-galvanized steel حيث يتم في هذه الحالة إمرار ألواح حامل الكابلات قبل تشكيلها على الزنك المنصهر molten zink وطريقة التصنيع هذه مناسبة للاستخدامات الداخلية
صاج مقاوم للصدأ Stainless Steel حيث يكون حامل الكابلات فى هذه الحالة مقاوم للصدأ والتفاعلات الكيميائية ودرجات الحرارة العالية وأيضا مقاوم للإنحناء deflection ويستخدم هذا النوع بكثرة في المواقع البحرية ومواقع البترول والمحطات الكيميائية وغيرها .
عرض حامل الكابلات Width يتم إختيار عرض حامل الكابلات بناءا علي مجموع أقطار الكابلات التي سيتم وضعها علي الحامل بالإضافة إلي المسافات الفاصلة بين الكابلات وبعضها وتتوافر حوامل الكابلات بعرض قياسي كالتالي : 50,100,150,200,250,300,400,600,700,900 إرتفاع حامل الكابلات HEIGHT يتم إختيار إرتفاع حامل الكابلات بناءا علي أكبر قطر largest diameter من بين أقطار الكابلات التي سيتم حملها علي الحامل وتتوافر حاملات الكابلات بإرتفاعات قياسية كالتالي :- 50,75,100 25 مم
الألومنيوم Aluminium يتميز بخفة الوزن وسهولة التركيب وقلة الصيانة كما يتميز بمقاومة الصدأ وحيث أن الألومنيوم من المواد غير المغناطيسية فهو يقلل المفاقيد الكهربية للكابلات الموضوعة علي الحامل بشكل كبير .
